ATEN VK224 4Port Serial Expansion Box
باکس اکسپنشن سریال 4 پورت آتن مدل ATEN VK224
باکس اکسپنشن سریال 4 پورت آتن مدل ATEN VK224 چهار پورت سریال bi-directional RS-232 / 422 / 485 را برای توسعه انعطاف پذیر سیستم کنترل آتن ارائه می دهد. این به کاربران اجازه می دهد تا دستگاه های سریال اضافی را در محیطی کنترل کنند که دستگاه های سریال بیشتری مورد نیاز است. با مزیت اتصال مبتنی بر اترنت، باکس توسعه را می توان به راحتی از طریق اتصال LAN از مکان های مختلف در سراسر شبکه به باکس کنترل VK2100 متصل کرد.

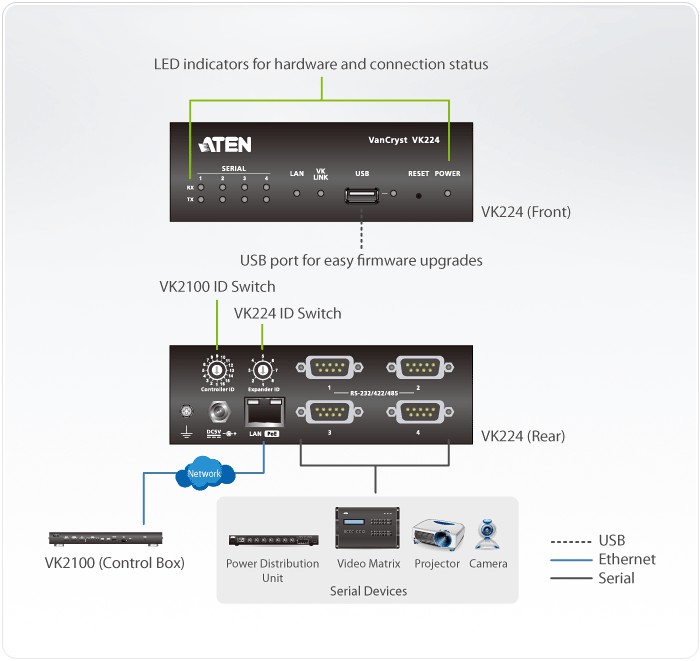

![دیاگرام : باکس اکسپنشن سریال 4 پورت آتن مدل ATEN VK224](https://api.saminservices.ir/media/img/cms/ATEN/VK224/VK224%20(1).gif)
محتویات جعبه:

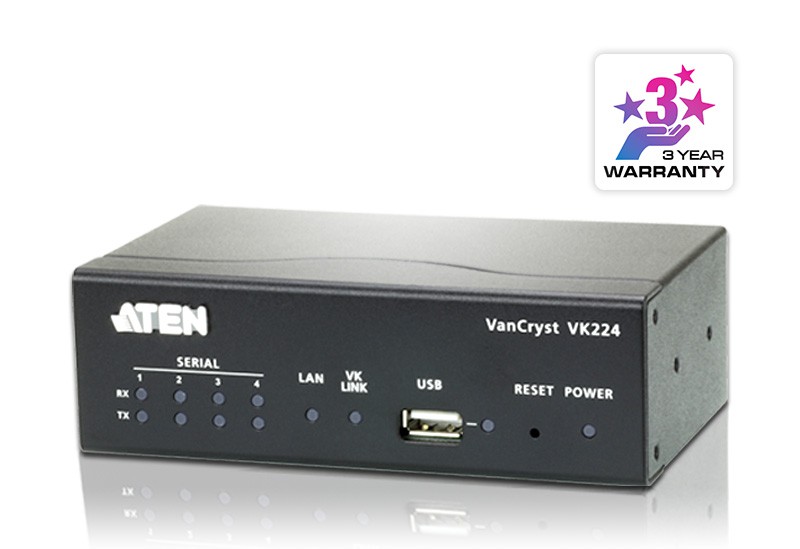

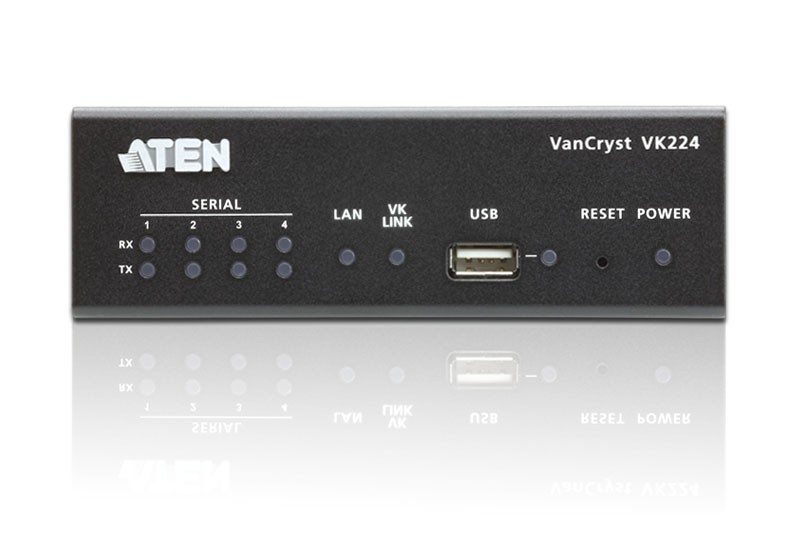

- 1 عدد باکس توسعه سریال 4 پورت ATEN VK224
- 1 عدد کیست نصب
- 1 عدد دفترچه راهنما
![1 عدد باکس توسعه سریال 4 پورت ATEN VK224](https://api.saminservices.ir/media/img/cms/ATEN/VK224/VK224%20(1).jpg)
ویژگی ها:
- ارائه 4 پورت سریال bi-directional RS-232 / 422 / 485 برای گسترش سیستم کنترل ATEN
- حداکثر هشت باکس توسعه VK224 را می توان به یک باکس کنترل اضافه کرد
![حداکثر هشت باکس توسعه VK224 را می توان به یک باکس کنترل اضافه کرد](https://api.saminservices.ir/media/img/cms/ATEN/VK224/VK224%20(2).jpg)
- استقرار انعطاف پذیر: از طریق اتصال اترنت به یک باکس کنترل متصل می شود
- سوئیچ ID VK224 را با یک کنترلر وصل می کند تا تنظیمات شبکه را فوراً پیکربندی کند.
- پشتیبانی از برق از طریق اترنت (PoE)یا منبع تغذیه DC
- فریم ویر قابل ارتقاء از طریق USB یا رابط وب
![پشتیبانی از برق از طریق اترنت (PoE)یا منبع تغذیه DC](https://api.saminservices.ir/media/img/cms/ATEN/VK224/VK224%20(3).jpg)
مشخصات:
رابط
|
سریال
|
• 4x Programmable Bi-directional RS-232/422/485 Port (4x DB9 Male Connector, configurable via pin assignments); – Baud Rate: 300 to 115200 (default: 9600); – Data Bit: 8 (default) or 7; – Stop Bit: 1 (default) or 2; – Parity: None (default), Even or Odd; – Flow Control: None (default) RTS/CTS
RS-232
|
RS-422
|
RS-485
|
Pin2: RX
|
Pin 1:RX-
|
Pin3:D+
|
Pin3: TX
|
Pin 2: RX+
|
Pin 4:D-
|
Pin 5: GND
|
Pin 3: TX+
|
|
Pin 7: RTS
|
Pin 4: TX-
|
|
Pin 8: CTS
|
Pin 5: GND
|
|
|
اترنت
|
• 1x RJ-45 Female, 10/100Base-T • Supported Protocol: ARP, ICMP, TCP/IP, DHCP, HTTPS, SSH • DHCP-enabled. The following default IP settings will be used if no IP is assigned within 30 seconds: IP: 192.168.0.60 Subnet Mask: 255.255.255.0
|

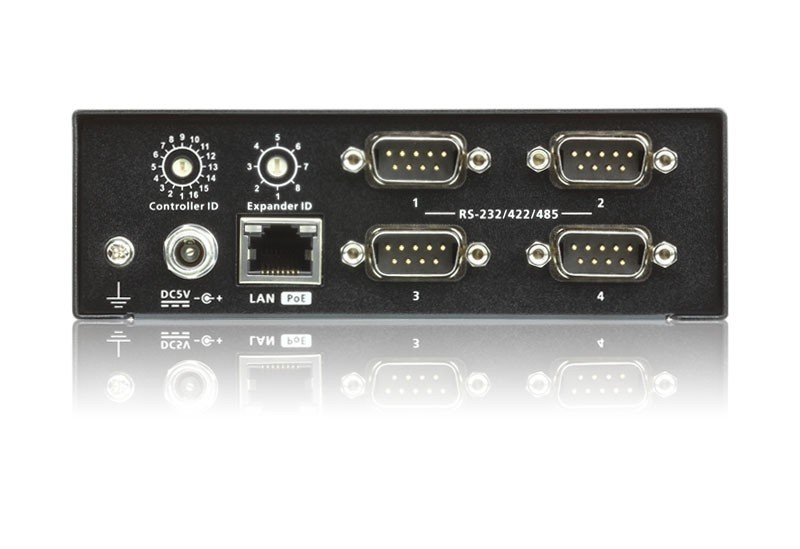

سوئیچ ها
|
کنترلر آی دی
|
1x 16-segment Switch
|
اکسپندر آی دی
|
1x 8-segment Switch
|
دکمه ریست
|
1x Semi-recessed Pushbutton
|
USB
|
1x USB Type A
|
مصرف انرژی
|
DC5V:3.8W:28BTU DC48V:4.75W:33BTU
|
محیط
|
دمای عملیاتی
|
0 – 50°C
|
دمای ذخیره سازی
|
–20 – 60°C
|
رطوبت
|
0 - 80% RH, Non-Condensing
|
مشخصات فیزیکی
|
جنس بدنه
|
Metal
|
وزن
|
0.45kg ( 0.99 lb )
|
ابعاد
|
13.00x 7.58 x 4.20 cm
|
