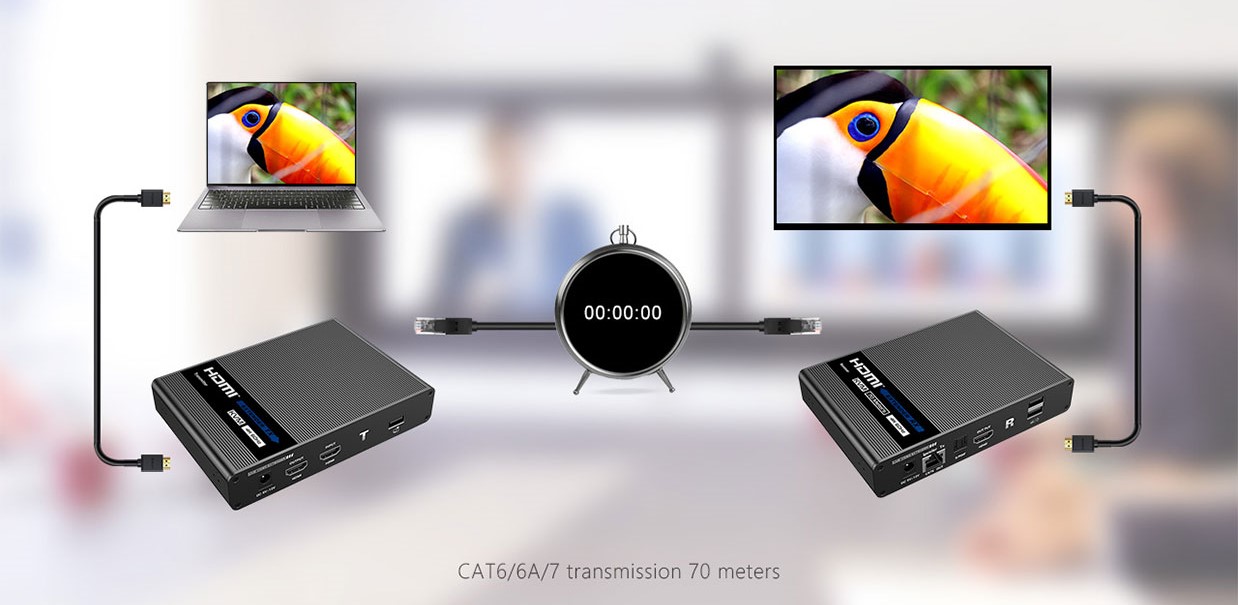

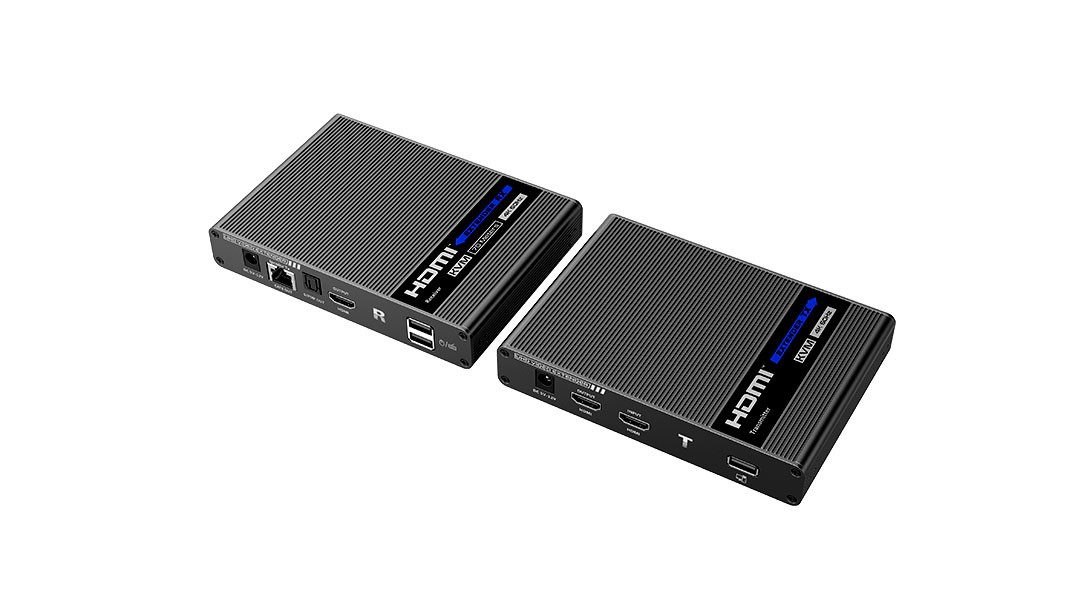

این HDMI Extender شامل یک واحد فرستنده و یک واحد گیرنده است که امکان انتقال سیگنال HDMI را تا 70 متر با وضوح 4K با استفاده از کابل شبکه CAT6/6A/7 فراهم می کند. این برای تبلیغات در فضای باز، کلیپ های ویدئویی، سیستم مانیتور، سرگرمی های خانگی عالی است .
سیگنال HDMI 4K@60Hz را می توان تا 70 متر از طریق کابل شبکه CAT6/6A/7 منتقل کرد.
گیرنده می تواند صدای دیجیتال را از فرستنده از طریق درگاه S/PDIF که از عملکرد ARC پشتیبانی می کند استخراج کند.
پشتیبانی از صدای Dolby (Dolby Digital Plus/Dolby TrueHD/Dolby Digital)
فرستنده از یک حلقه HDMI پشتیبانی می کند.
پشتیبانی از عملکرد KVM

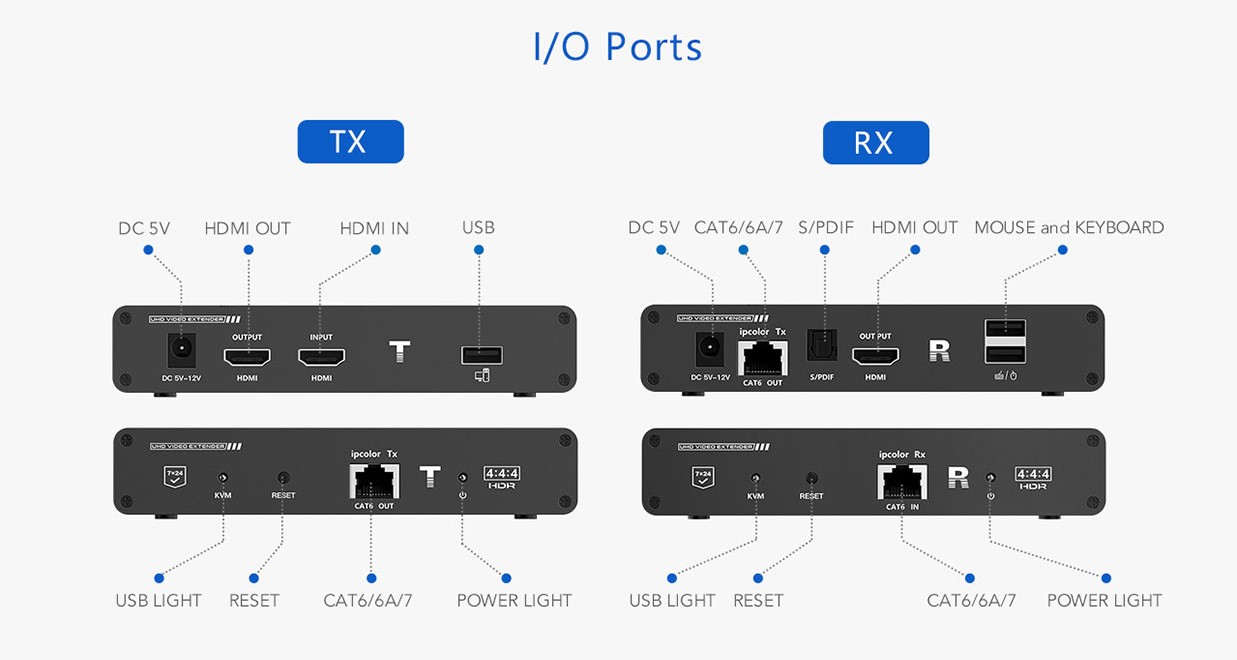

رابط ها :

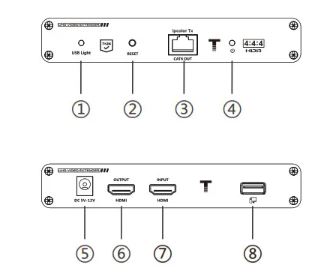

1. فرستنده (TX)

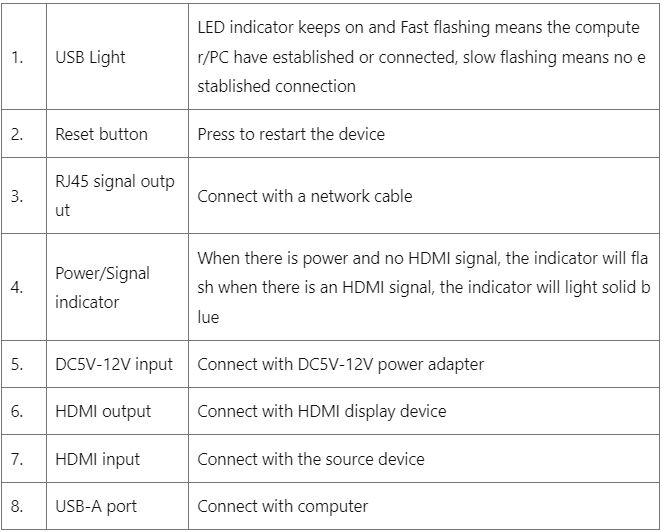

مشخصات فرستنده (TX)

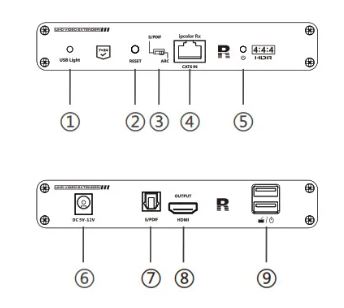

2. گیرنده (RX)

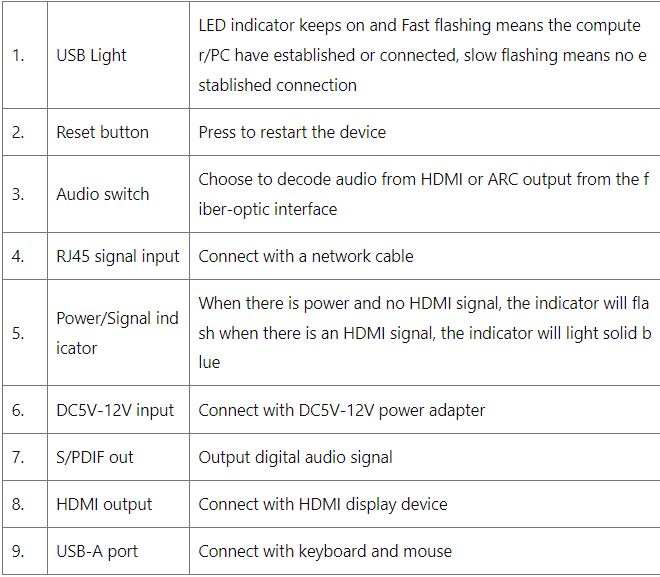

مشخصات گیرنده (RX)
مراحل نصب
1- برای شروع، منبع تغذیه را به دستگاه وصل کنید.
2- پورت خروجی CAT فرستنده و CAT در درگاه گیرنده را از طریق کابل شبکه (CAT6/CAT6A/CAT7) وصل کنید. در صورت استفاده از آبشار، پورت خروجی CAT گیرنده قبلی را به CAT در درگاه گیرنده بعدی متصل کنید.
3- اگر از حلقه خروجی HDMI استفاده می کنید، دستگاه نمایشگر را به پورت HDMI OUT فرستنده وصل کنید.
4- دستگاه منبع را با کابل HDMI به HDMI در درگاه فرستنده وصل کنید و پورت خروجی HDMI گیرنده را با یک کابل HDMI دیگر به دستگاه نمایشگر متصل کنید.
