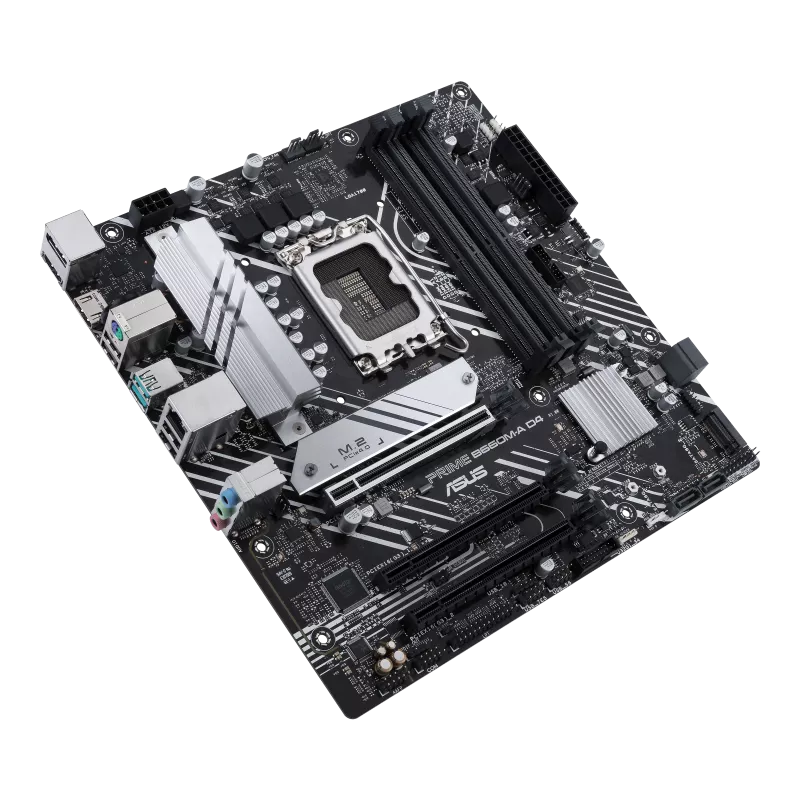

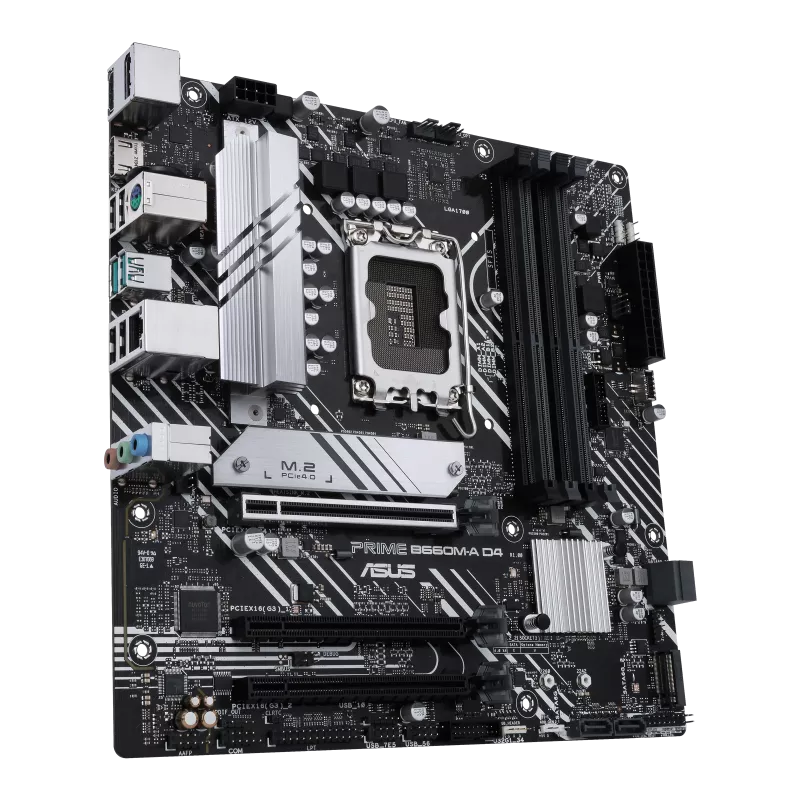

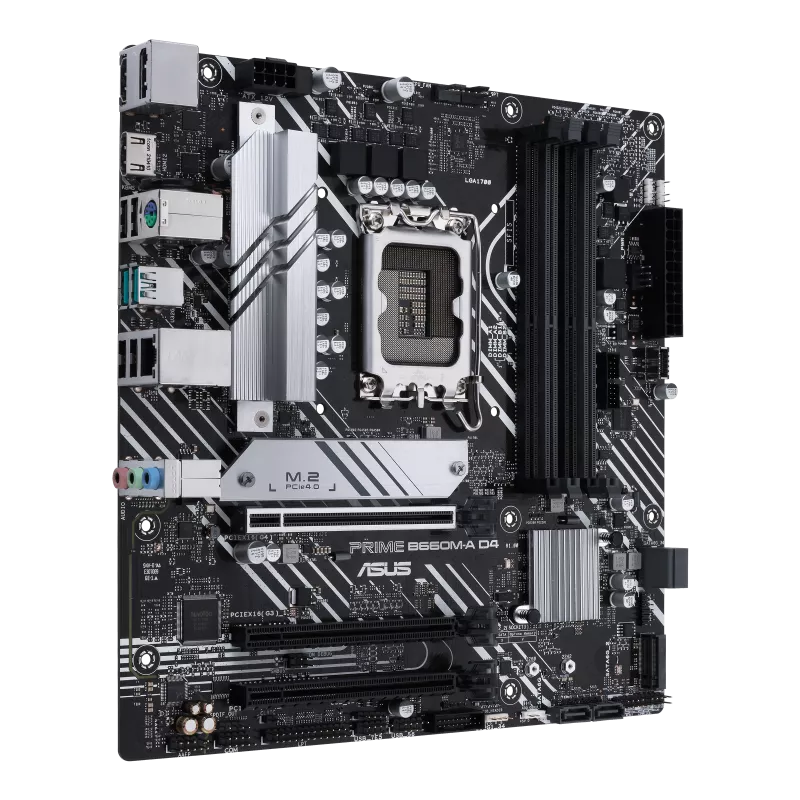

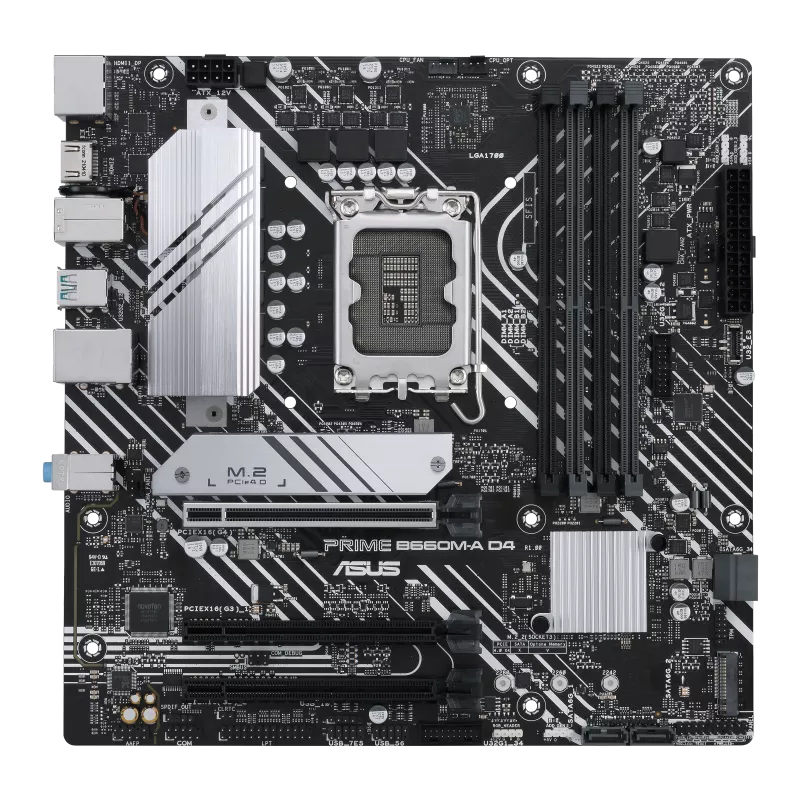

مادربرد ایسوس PRIME B۶۶۰M-A D۴

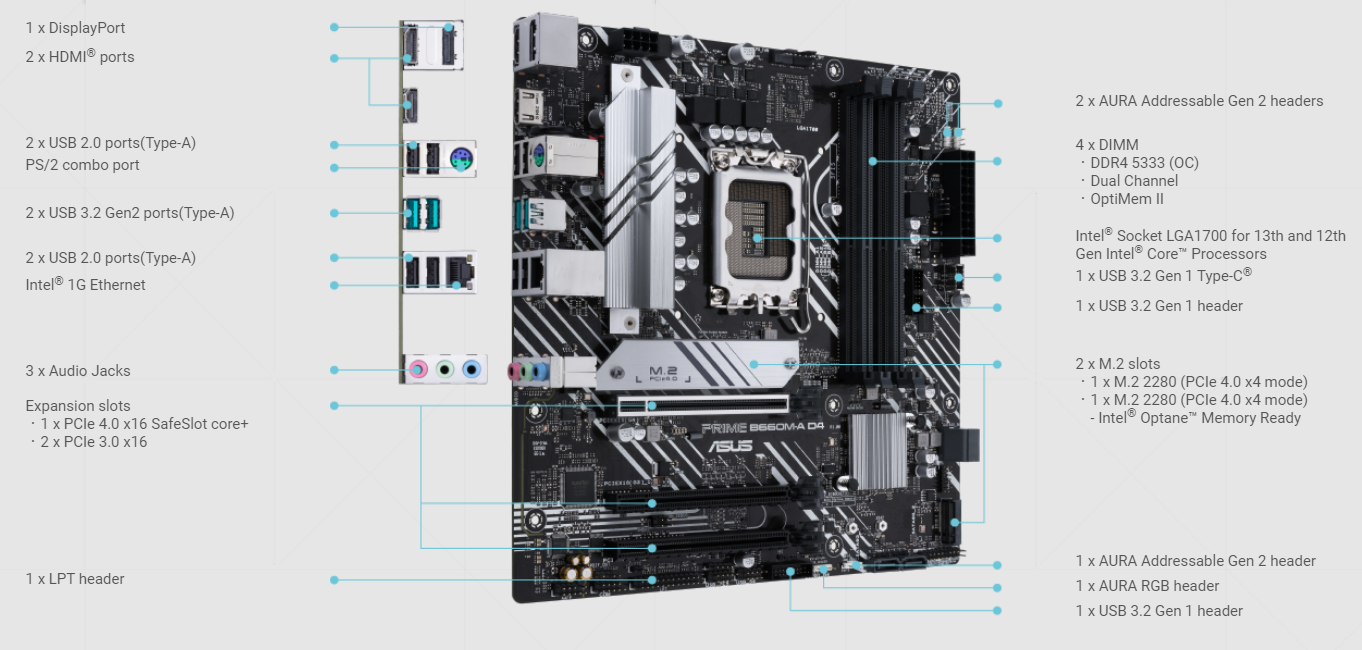

این مادربرد Intel® B660 (LGA ۱۷۰۰) mATX با دو اسلات M.۲، PCIe ۴.۰، Intel® 1Gb Ethernet، DP، ۲ عدد HDMI®، پورت USB ۳.۲ Gen ۲ در پشت و پورت USB ۳.۲ Gen ۱ Type-C در جلو و Aura Sync ارائه می‌شود.

این مادربرد دارای سوکت Intel® LGA ۱۷۰۰ است و آماده نصب پردازنده‌های Intel® نسل ۱۳ و ۱۲ می‌باشد.

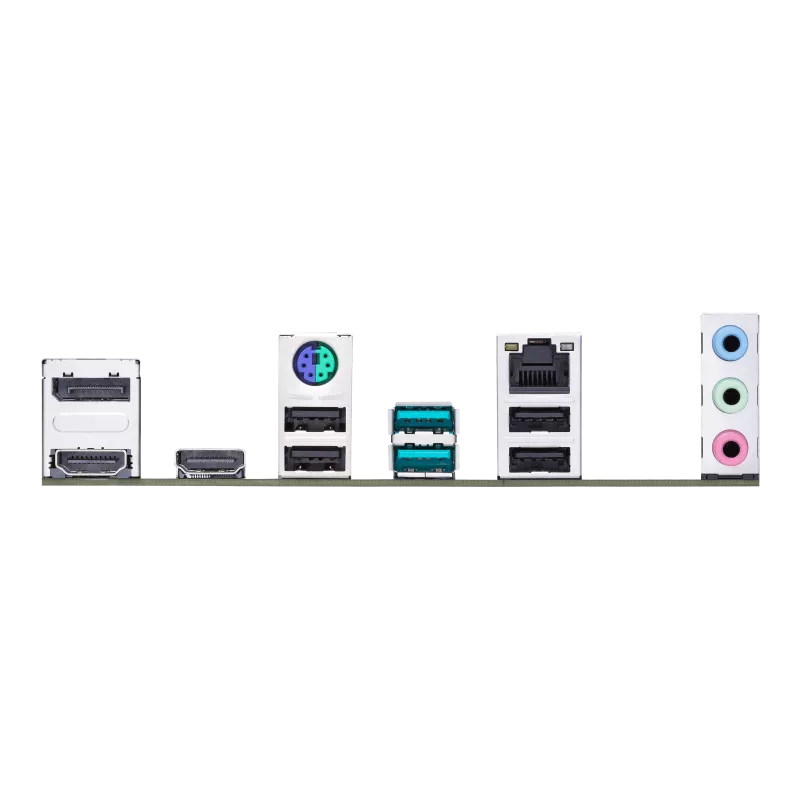

این مادربرد از اتصالات فوق‌العاده سریع PCIe ۴.۰، Intel® ۱ Gb Ethernet، پورت USB ۳.۲ Gen ۲ Type-A در پشت و پورت USB ۳.۲ Gen ۱ Type-A و Type-C® در جلو پشتیبانی می‌کند.

ASUS OptiMem II نیز برای افزایش پایداری افزون بر روتینگ دقیق از تریس‌ها و ویاها، بهینه‌سازی لایه زمین نیز به کار گرفته شده است تا افزایشی در اورکلاک حافظه داشته باشیم.

این مادربرد دارای سیستم خنک‌کننده جامع است که شامل هیت‌سینک VRM، هیت‌سینک M.۲، هیت‌سینک PCH، هدرهای هیبریدی فن و Fan Xpert ۲+ می‌باشد.

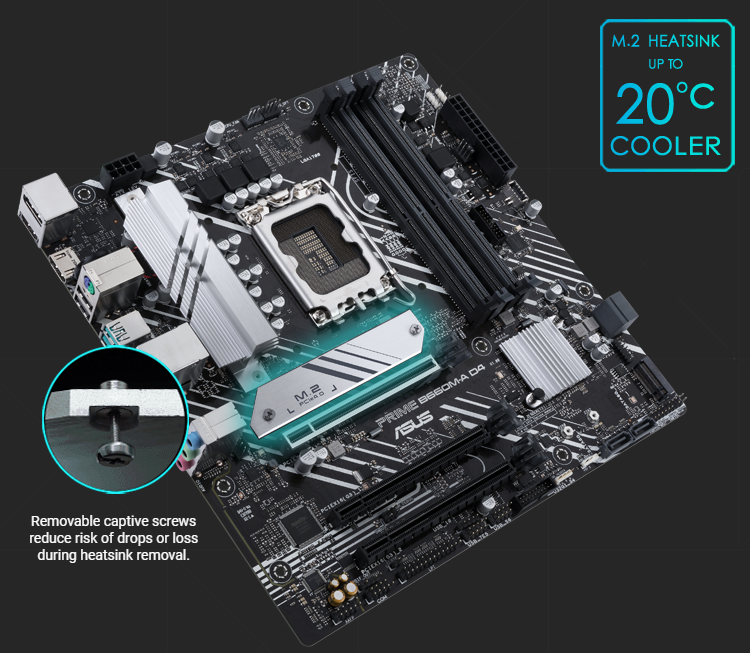

هیت‌سینک M.۲ از کاهش کارایی در انتقال‌های پیوسته در حین استفاده از حافظه‌ی M.۲ جلوگیری می‌کند. این هیت‌سینک با پیچ‌های محکم در محل خود نگه داشته می‌شود.

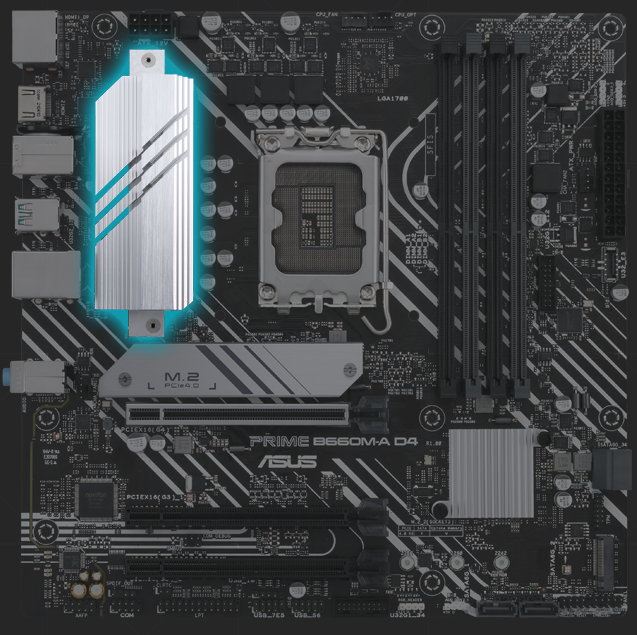

هیت‌سینک VRM و پد حرارتی از انتقال حرارت از MOSFET ها و چوک ها بهترین استفاده را می‌کنند و عملکرد خنک‌کنندگی بهتری را ارائه می‌دهند. برای بهبود عملکرد خنک‌کنندگی، این هیت‌سینک با پد حرارتی به همراه قرار می‌گیرد.

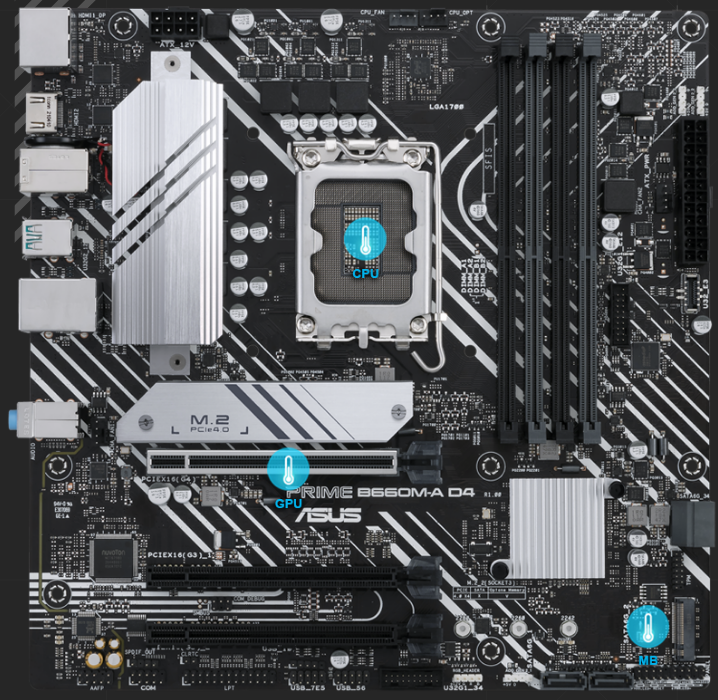

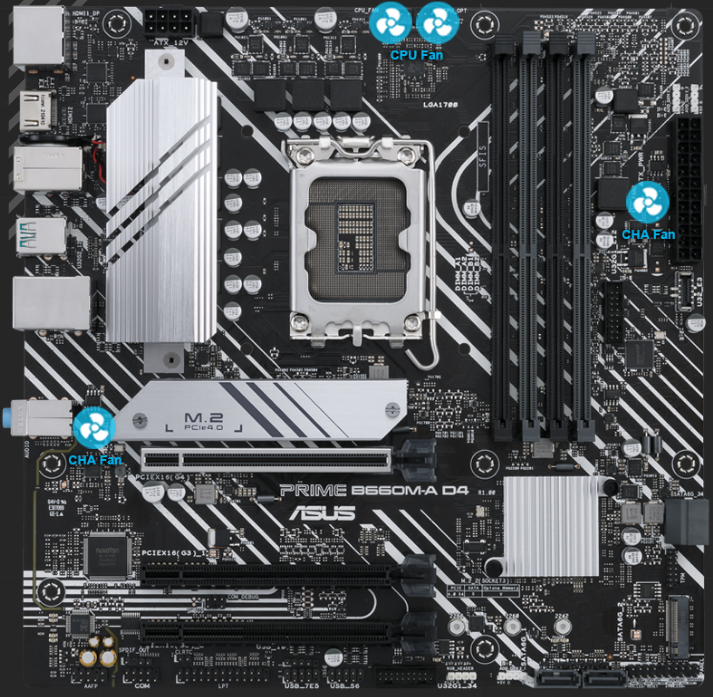

هر هدر می‌تواند به طور دینامیک به سه حسگر حرارتی ارجاع دهد. Fan Xpert ۲+ به شما اجازه می‌دهد تا دمای کارت گرافیک ASUS پشتیبانی شده را نقشه برداری کنید و برای وظایف مرتبط با GPU و CPU، خنک‌کنندگی را بهینه کنید.

هر هدر داخلی این مادربرد پشتیبانی از تشخیص خودکار فن‌های PWM یا DC را دارد. به این ترتیب، مادربرد می‌تواند به‌طور خودکار نوع فن متصل شده به هر هدر را تشخیص داده و تنظیمات خنک‌کنندگی را به‌طور دقیق برای هر فن تنظیم کند.

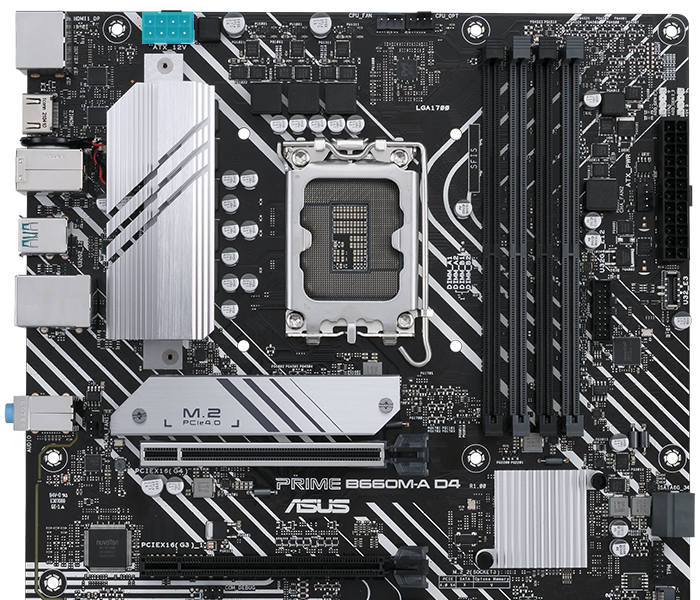

اتصال اختصاصی (Proprietary connector)، اتصال مادربرد را با منبع تغذیه افزایش داده و با استفاده از یک اتصال ۸ پین، به طور مستقیم ۱۲ ولت قدرت را به پردازنده‌ها منتقل می‌کند. هر جک از پین‌های جامدی استفاده می‌کند که می‌توانند جریان بیشتری را نسبت به اتصالات پین خالی (Hollow-pin connectors) مدیریت کنند.

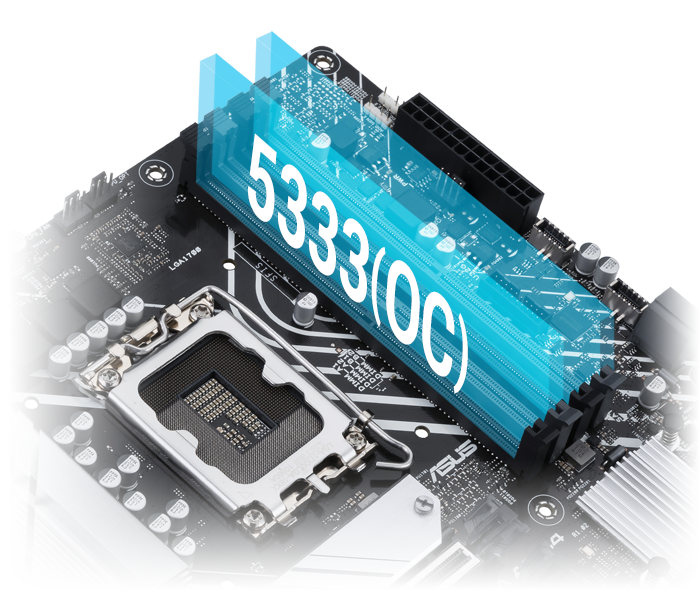

با بهبود طراحی مسیریابی تریس، دسترسی پردازنده‌های جدید اینتل به پهنای باند حافظه بهبود یافته است. فناوری ASUS OptiMem II با دقت مسیرهای سیگنال حافظه را در لایه‌های مختلف PCB هدایت می‌کند تا فاصله مسیر را کاهش داده و مناطق سایه‌زنی را اضافه می‌کند که باعث کاهش قابل ملاحظه‌ای در Crosstalk می‌شود.

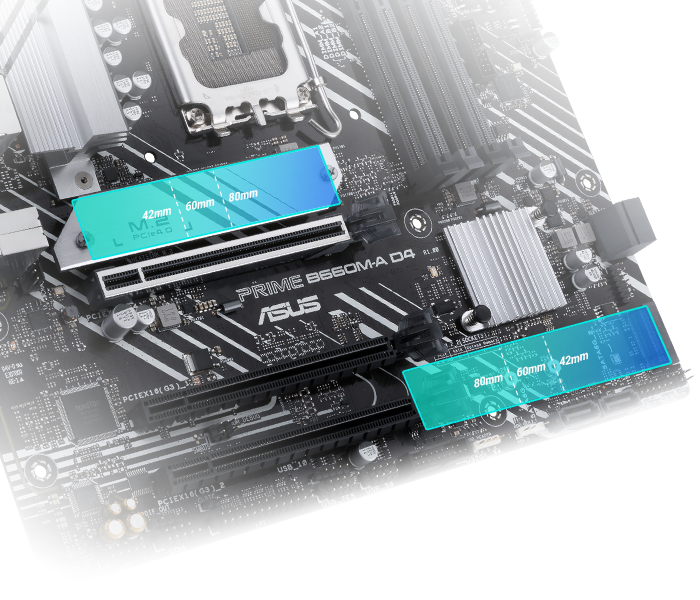

مادربرد Prime B660M-A D4 دارای دو اسلات M.۲ است که با استفاده از PCIe® ۴.۰ سرعت انتقال داده تا ۶۴ گیگابیت در ثانیه را پشتیبانی می‌کند. این اسلات‌ها امکان بوت سریع‌تر و بارگذاری سریع‌تر برنامه‌ها با استفاده از درایوهای سیستم عامل یا برنامه را با سرعت بیشتری فراهم می‌کنند.

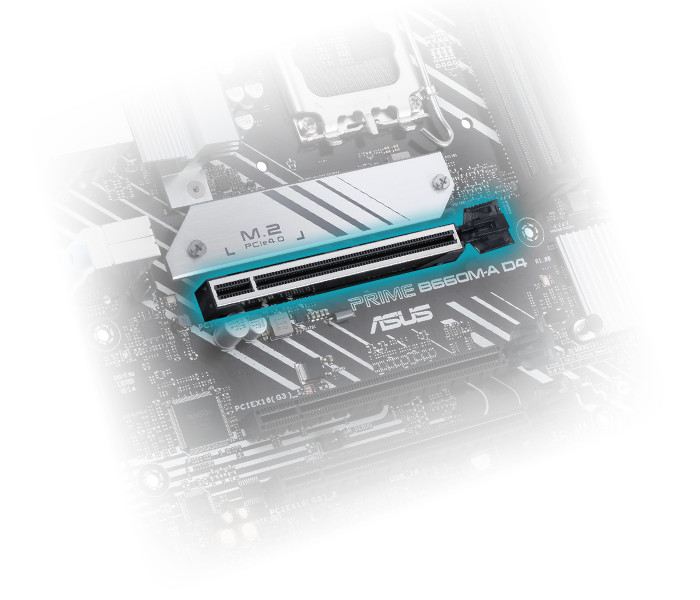

مادربردهای Prime B660 به طور خاص برای پردازنده‌های نسل ۱۳ و ۱۲ اینتل Core ™ طراحی شده‌اند و اتصالات PCIe® ۴.۰ برای جدیدترین کارت‌های گرافیکی را فراهم می‌کنند. پهنای باند بالا و سرعت انتقال فوق‌العاده سریع به شما امکان می‌دهند تا سیستم‌هایی با ویژگی‌های غنی ایجاد کرده و بارهای سنگین را به راحتی پشتیبانی کنید.

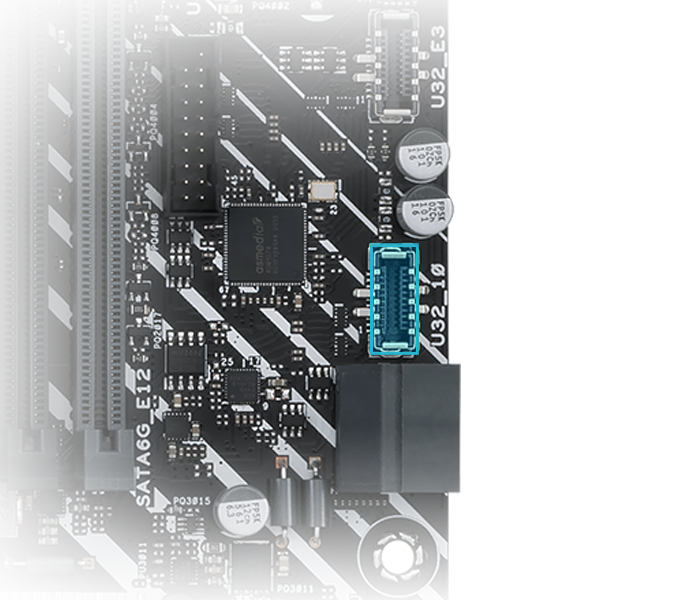

تعداد زیادی پورت USB برای پشتیبانی از سیستم‌های پرکاربردی با پریفرال‌های مختلف، شامل پورت USB Type-C® در جلو با اتصالات سریع USB ۳.۲ Gen ۱ برای سرعت انتقال داده تا ۵ گیگابیت در ثانیه، در این مادربرد وجود دارد.
