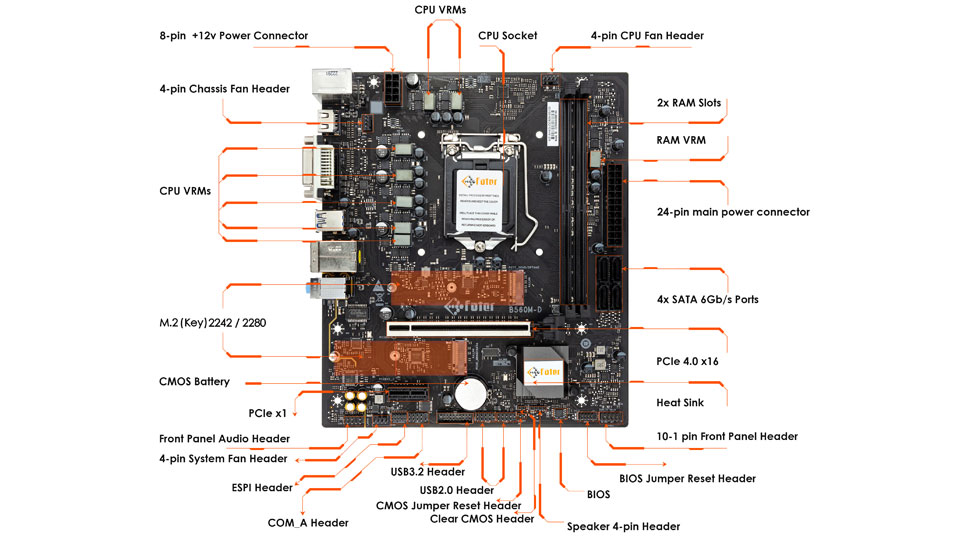

مادربرد فاطر مدل B560M-D

قالب ساخت

مادربرد B560M-D دارای قالب ساخت (ّForm Factor) Micro-ATX است. این بدین معنی است که این مادربرد تقریباً در تمام کیس‌های کامپیوتریِ رایج در بازار (از کیس‌های اداری تا کیس‌های گیمینگ) می‌تواند قرار بگیرد.

سوکت و چیپست

این مادربرد دارای سوکت LGA1200 و چیپست B560 اینتل است. این بدان معناست که این مادربرد فقط از پردازنده‌های سری سلرون (Celeron) ، پنتیوم (Pentium)، Core i3، Core i5، Core i7 و Core i9 نسل 10 و 11 اینتل پشتیبانی می‌کند.

رم

در مورد پشتیبانی از رم، این مادربرد دارای دو درگاه است که از رم‌های DDR4 با فرکانس‌های 2133-2400-2666-2933-3000-3200 پشتیبانی می‌کند. شما می‌توانید از رم‌های تک کاناله یا دو کاناله روی این مادربرد استفاده کنید. حداکثر ظرفیت پشتیبانی از رم روی این مادربرد، 64 گیگابایت (دو عدد رم 32 گیگ) است.

درگاه M.2 و پورت SATA

درباره‌ی پشتیبانی از حافظه، این مادربرد دارای دو درگاه M.2 Gen 3 و چهار عدد پورت SATA 3.0 است. درگاه M.2 در این مادربرد، Gen 3 است که از استاندارد 2242 و 2280 پشتیبانی می‌کند. یعنی نهایت سرعتی که در این درگاه دریافت می‌کنید، 4 گیگابایت (حدود 4000 مگابایت) در ثانیه است و بهتر است از SSD های M.2 نسل سوم روی این مادربرد استفاده کنید. چهار عدد پورت SATA 3.0 واقع در مادربرد دارای سرعت 6 گیگابیت در ثانیه (حدود 800 مگابایت در ثانیه) است و پذیرای هارد دیسک‌های 3.5 اینچی یا حافظه‌های SSD 2.5 اینچی هستند.

مادربرد B560M-D دارای دو درگاه PCIe به شرح زیر است:

درگاه PCIe 4.0 x16

این درگاه دارای 16 مسیر انتقال داده است که از نسخه‌ی چهارم PCIe پشتیبانی می‌کند و دارای پهنای باند 32 گیگابایت در ثانیه است. به همین دلیل شما می‌توانید حتی از کارت گرافیک پر قدرتی مانند Nvidia GeForce RTX 4090 24GB نیز روی این درگاه استفاده کنید و از تمام قدرت این کارت گرافیک بهره‌مند شوید.

در مادربرد Fater B560M-D این درگاه مجهز به یک شیلد فلزی است. از مزایای این سپر فلزی می‌توان به موارد زیر اشاره کرد:

سپر الکترو مغناطیسی: این شیلد فلزی می‌تواند در برابر میدان‌های الکتریکی و مغناطیسی و تداخلات الکتریکی و نویزهای خارجی محافظت کند که منجر به پایداری سیگنال‌های داده‌ای خواهد شد.
افزایش سرعت: همین محافظت در برابر در برابر مسدان‌های مغناطیسی، باعث افزایش سرعت در درگاه نیز خواهد شد.
خنک‌سازی درگاه: این شیلد فلزی می‌تواند گرما را با نرخ بیشتری انتقال دهد که باعث می‌شود درگاه، داغ نشود و در نهایت منجر به پایداری درگاه در استفاده‌های طولانی می‌شود.
جلوگیری از آسیب فیزیکی: این سپر فلزی، می‌تواند از درگاه در برابر ضربات احتمالی و سایر آسیب‌های فیزیکی محافظت کند.
جلوگیری از ورود گرد و غبار: ورود گرد و غبار به درگاه می‌تواند باعث خرابی درگاه شود. این سپر فلزی کاملاً از ورود گرد و غبار به درگاه جلوگیری می‌کند.
درگاه PCIe x4

به این مدار، مدار تنظیم کننده‌ی ولتاژ یا مدار تغذیه در مادربرد نیز گفته می‌شود. در واقع سیستم برق‌رسانی مادربرد برای عملکرد خود، به این مدار نیاز دارد. در واقع این مدار بین منبع ولتاژ اصلی و سایر قطعات قرار می‌گیرد. ولتاژی که از منبع تغذیه اولیه می آید، وارد این مدار شده تا این مدار آن را بعد از تقسیم‌بندی، بین سایر قطعات مرتبط با مادربرد پخش کند. یکی از مهم‌ترین قطعاتی که ولتاژ مورد نیاز خود را از مدار VRM در مادربرد دریافت می‌کند، پردازنده است.

مادربرد فاطر B560M-D دارای طراحی DrMOS در ماسفت‌های خود است. طراحی DrMOS به صورت Full Bridge Driver است و در مادربردهای بالا رده مشاهده می‌شود.

مزایای طراحی DrMOS (Full Bridge Driver):

راندمان بالاتر: در این طراحی، مدار تغذیه می‌تواند به راندمان بالاتری دست یابد. زیرا می‌تواند به طور کامل از منبع تغذیه استفاده کرده و تلفات برق را به حداقل برساند.
کنترل بهتر: در این مدل طراحی، مدار تغذیه می‌تواند کنترل بهتری روی سیستم ارائه دهد. زیرا می‌تواند جریان دو طرفه و تنظیم دقیق ولتاژ را فراهم کند.
کنترل توان بالاتر: مدار تغذیه در این نوع طراحی قادر است سطوح توان بالاتری را کنترل کند. به همین دلیل برای کاربردهای پرقدرت مناسب‌تر هست.
قابلیت اطمینان بالاتر: طراحی بدین صورت باعث محافظت بهتری در برابر شدت جریان اضافه و شرایط اتصال کوتاه می‌شود که در نهایت منجر به بهبود دوام سیستم می‌شود.
کاهش تداخل الکترو مغناطیسی (EMI): این طراحی منجر به کاهش تداخل الکترو‌مغناطیسی (Electro Magnetic Interference) می‌شود که به بهبود ویژگی‌های سوئیچینگ و تنش ولتاژ کمتر، کمک کند.
