اکستندر HDMI لنکنگ LKV۳۸۳Matrix v۴.۰ پشتیبانی تا ۱۲۰ متر

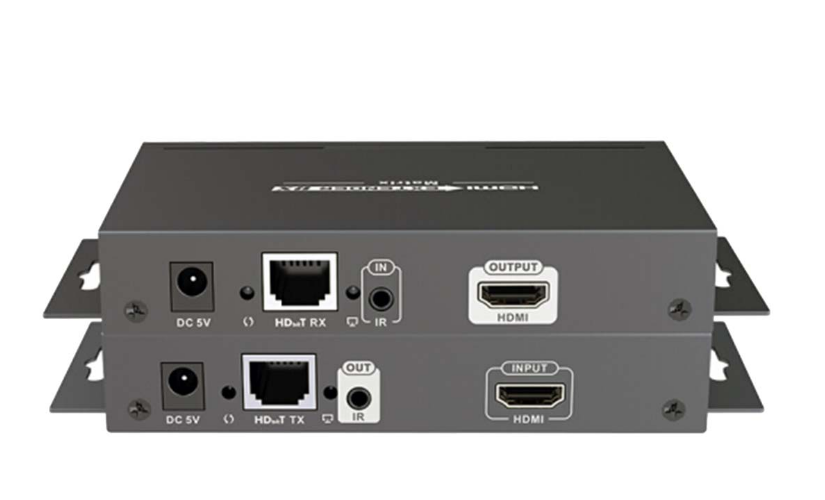

اکستندر (توسعه‌دهنده) تصویر HDMI مدل LKV383Matrix از سری محصولات اکستندر کمپانی لنکنگ (Lenkeng) درزمینهٔ افزایش فاصله انتقال تصویر است. اکستندر HDMI مدل LKV383Matrix ، شامل دو بخش فرستنده و گیرنده است که با حذف محدودیت و مشکلات کابل HDMI توسط تک کابل شبکه به یکدیگر متصل شده و تصویر را، در مقصد به‌صورت پورت HDMI در خروجی تحویل و درنهایت بر روی نمایشگر نمایش می‌دهد. در ادامه به بررسی امکانات و مزایای آن می‌پردازیم.

افزایش فاصله انتقال بر روی تک کابل شبکه:

اکستندر HDMI مدل LKV383Matrix ، با حذف کابل HDMI و مشکلات آن (شامل محدودیت طول، ضخامت، قیمت‌های بالا، عدم انعطاف‌پذیری و عبور از مکان‌های دلخواه) تصویر Full HD منبع شمارا بر روی تک کابل شبکه از ۱۰ تا ۱۲۰متر (بسته به‌وضوح تصویر و نوع کابل) افزایش داده و درنهایت به‌صورت پورت HDMI در مقصد بر روی نمایشگر نمایش می‌دهد.

فناوری انتقال HDbitT در اکستندر HDMI مدل LKV383Matrix :

 اکستندر HDMI مدل LKV383Matrix با استفاده از فناوری HDbitT توانسته است بیشترین مسافت انتقال و بالاترین کیفیت تصویر را در مقصد بر روی نمایشگر نمایش دهد. فناوری HDbitT مخفف High-Definition Digital bit Transmission Technology است و عبارت است از فنّاوری انتقال بیتی دیجیتال با بالاترین کیفیت است. این فناوری یک پروتکل استاندارد در اتصالات دیجیتال است که به‌صورت تخصصی در دریافت و انتقال صدا و تصویر حرفه‌ای بر روی شبکه IP به کار می‌رود.

فناوری HDbitT شمارا قادر می‌سازد، بالاترین کیفیت صدا و تصویر تا ۴Kx2K@60Hz به‌وسیله کابل شبکه، فیبر نوری، کابل برق، بی‌سیم و یا انتقال بر روی هر رسانه دیگر انتقال دهید. این فناوری امکان انتقال تصویر باثبات بیشتر، وضوح تصویر بهتر، فاصله انتقال بیشتر و سایر مزایای قابل‌توجهی را برای کاربر فراهم می‌کند. با استفاده از این فنّاوری بدون نیاز به مبدل دیگری، فاصله انتقال سیگنال تصویر HD خود را به‌راحتی افزایش دهید.

بیشترین فاصله انتقال تصویر HDMI بر روی تک رشته کابل:

اکستندر HDMI مدل LKV383Matrix ، تصویر منبع HDMI را بسته به نوع کابل شبکه استفاده‌شده تا ۱۲۰ متر منتقل کرده و درنهایت بر روی نمایشگر نمایش می‌دهد. در مدل LKV383Matrix ، به‌صورت خودکار بسته به کابل تصویر Full HD تا وضوح ۱۰۸۰P@60Hz را در کابل Cat5 تا ۸۰ متر، در کابل Cat5e تا ۱۰۰ متر و در کابل Cat6 تا ۱۲۰ متر منتقل کرده و درنهایت بر روی پورت HDMI خروجی تحویل می‌دهد.

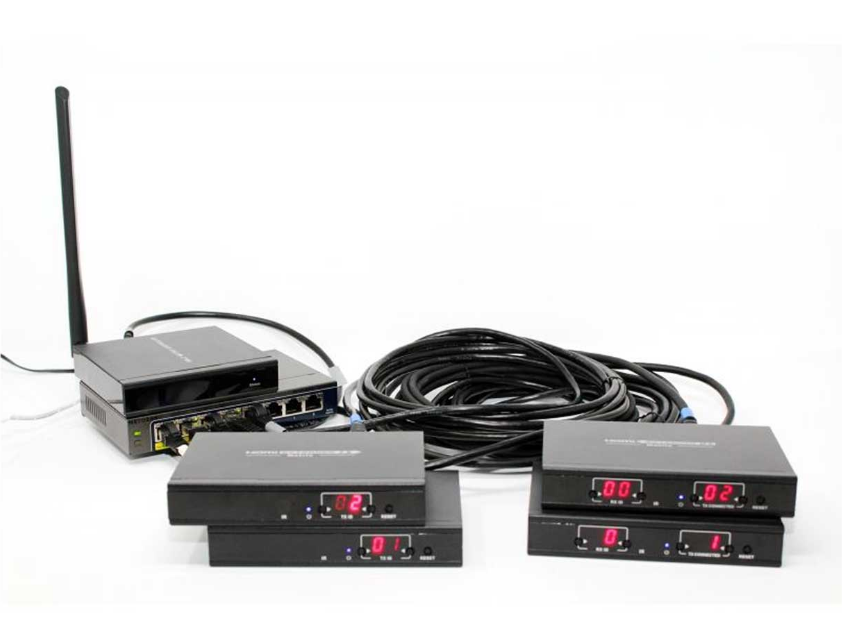

نمایش تصویر منبع بر روی چندین نمایشگر:

اکستندر HDMI مدل LKV383Matrix ، امکان انتقال تصویر منبع به یک یا چندین نمایشگر متصل به شبکه داخلی (سوئیچ یا روتر) را به کاربر می‌دهد. در مدل LKV383Matrix ، بااتصال فرستنده تصویر منبع (TX) با کابل شبکه به طول۱۰۰ متر به شبکه (سوئیچ یا روتر) و اتصال گیرنده‌های تصویر (RX) به تعداد موردنیاز (تا ۲۵۴ گیرنده RX) با کابل شبکه به طول ۱۰۰ متر به شبکه (سوئیچ یا روتر) و درنهایت بااتصال گیرنده‌ها به نمایشگر، تصویر منبع خود را به‌صورت هم‌زمان و بر روی چندین نمایشگر (بدون نیاز به اسپلیتر یا کابل‌کشی مجدد) مشاهده نمایید.

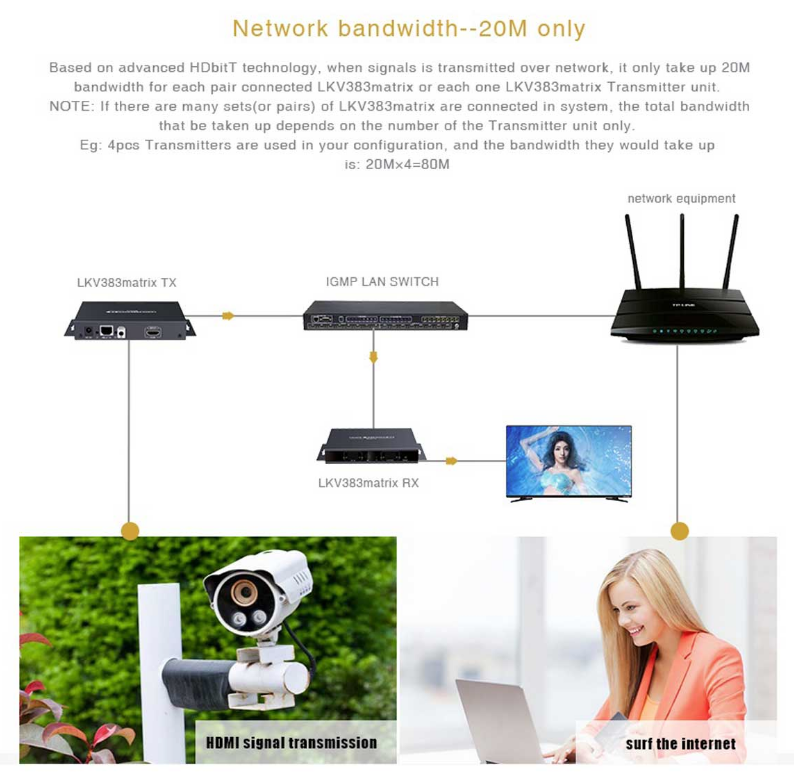

عدم تداخل با شبکه موجود (اینترنت یا اینترانت):

 اکستندر HDMI مدل LKV383Matrix ، برخلاف اکستندرهای قدیمی بااتصال به سوئیچ یا روتر شبکه و انتقال تصویر بر روی شبکه موجود، با پشتیبانی از تمام پروتکل‌های شبکه، هیچ تداخلی با شبکه و اینترنت موجود ندارد. به‌عبارت‌دیگر شما به‌راحتی و بااتصال این مدل به شبکه موجود بدون نگرانی از تداخل و مشکلات احتمالی در شبکه، بدون نیاز به تغییرات در شبکه و یا داشتن تخصص خاصی، تصویر موردنظر را روی تجهیزات شبکه فعلی قرار داده و به مقصد نهایی انتقال و در نمایشگر مشاهده نمایید.

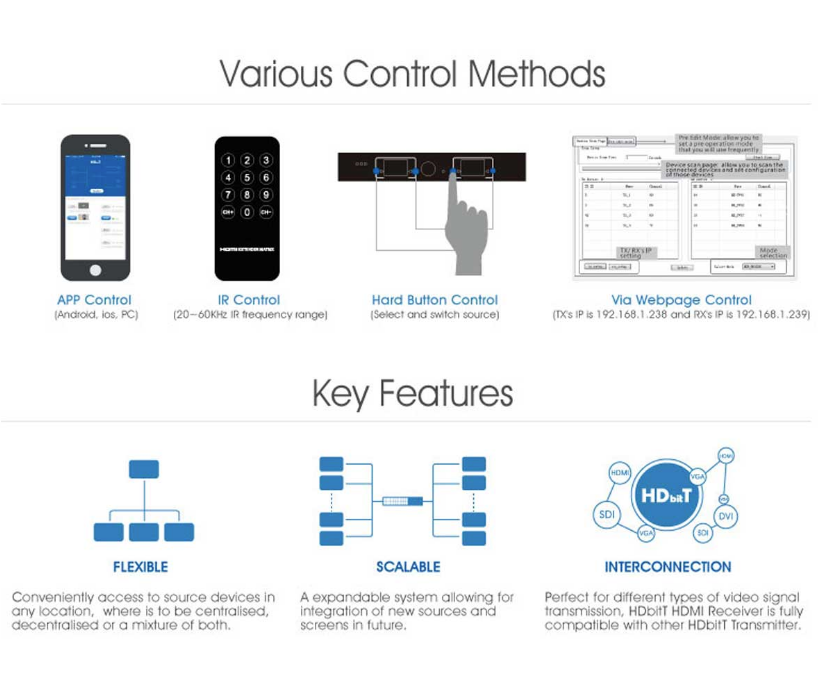

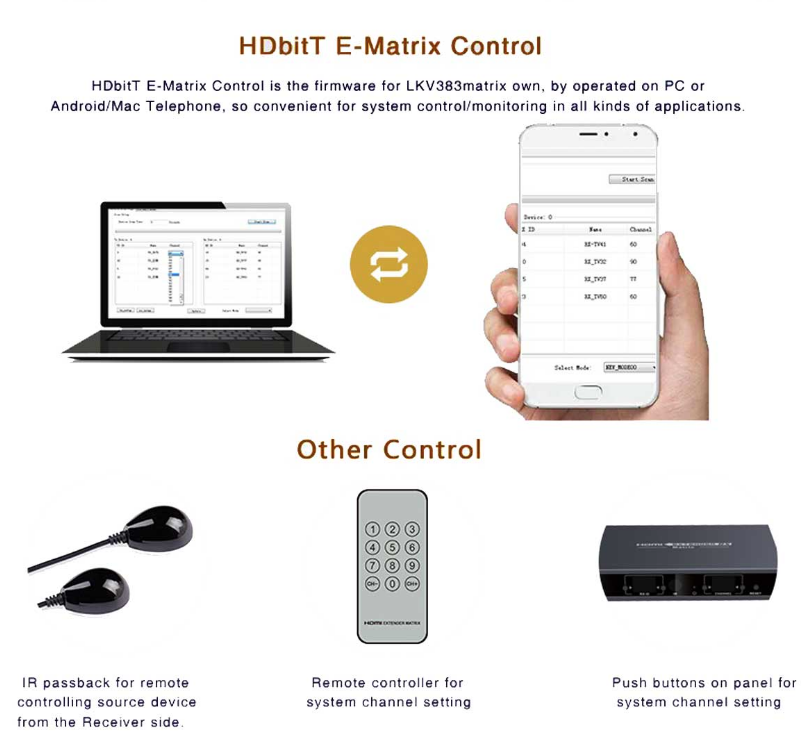

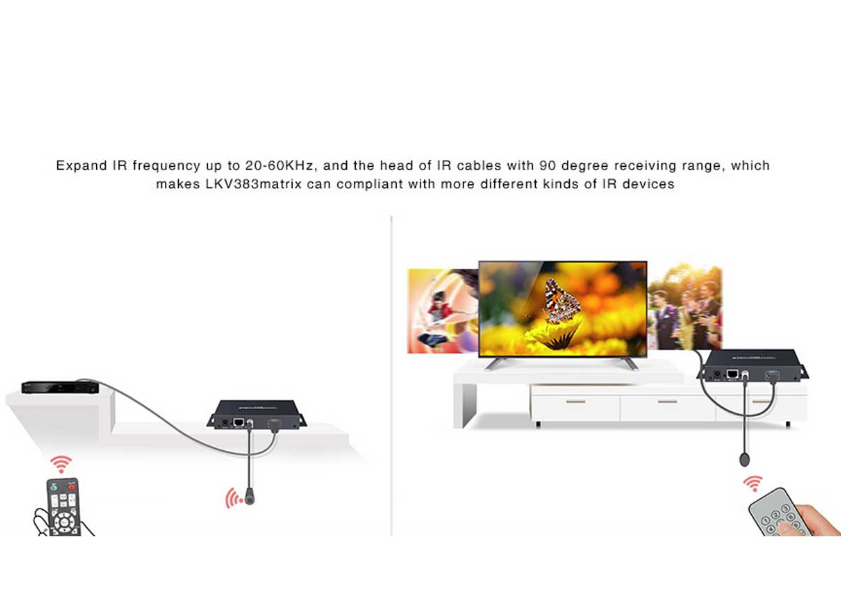

فناوری انتقال امواج IR (ریموت کنترل):

 اکستندر HDMI مدل LKV383Matrix علاوه برافزایش فاصله انتقال تصویر HDMI بر روی کابل شبکه، این امکان را به کاربر می‌دهد که از راه دور و با استفاده از ریموت کنترل در مقصد (گیرنده RX)، دستگاه منبع تصویر خود را کنترل نماید.

 اکستندر HDMI مدل LKV383Matrix بااتصال کابل گیرنده امواج IR به گیرنده (RX) و اتصال فرستنده امواج IR به فرستنده (TX)، امواج IR از طریق کابل شبکه از گیرنده به فرستنده انتقال می‌دهد و کاربر به‌راحتی وبالم دادن بر روی کاناپه و از طریق ریموت کنترل دستگاه منبع در فاصله دور را کنترل نماید.

اعلان وضعیت اکستندر LKV383Matrix روی نمایشگر:

از دیگر مزایای اکستندر HDMI مدل LKV383Matrix نسبت به سایر برندها، اعلام وضعیت به‌صورت نمایش پیام گرافیکی بر روی نمایشگر برای اطلاع کاربر است. در صورت قطع اتصال یا سایر موارد بر روی نمایشگر در خروجی تصویر پیامی به‌صورت گرافیکی نمایش داده می‌شود که کاربر را از قطع سیگنال باخبر می‌کند.

اعلان وضعیت عملکرد با چراغ‌های روی اکستندر LKV383Matrix :

در اکستندر HDMI مدل LKV383Matrix برای اطلاع از وضعیت کارکرد دستگاه، بر روی هر بخش (TX و RX) تعدادی چراغ LED قرار داده‌شده است که علاوه بر اطلاع از روشن یا خاموش بودن از وضعیت اتصال کابل و ارتباط بین دو دستگاه (شامل ارسال و دریافت اطلاعات) به‌صورت چراغ چشمک‌زن قرار داده‌شده است.

دکمه ریست برای اتصال مجدد اکستندر LKV383Matrix :

اکستندر HDMI مدل LKV383Matrix برای راحتی کاربر و اتصال مجدد دو قسمت فرستند و گیرنده (TX و RX) بدون نیاز به قطع برق، بر روی هر یک از فرستنده یا گیرنده (TX و RX)، دکمه‌ی Reset قرار داده‌شده است. در این صورت کاربر راحتی و تنها با فشردن یک دکمه (در صورت بروز مشکل در ارتباط) سیستم را مجدداً راه‌اندازی می‌کند.

بدنه مستحکم و فلزی اکستندر LKV383Matrix :

در بدنه اکستندر HDMI مدل LKV383Matrix ، از فلز و آلیاژ آلومینیوم استفاده‌شده است. اکستندر HDMI مدل LKV383Matrix برای استفاده طولانی‌مدت در ۲۴ ساعت و ۷ روز هفته طراحی‌شده است. این کار برای داشتن بهترین تهویه و دفع گرمای ایجادشده از کارکرد دستگاه و درنتیجه طول عمر دستگاه افزایش‌یافته و گرمای ناشی از کارکرد باعث خرابی دستگاه یا ایجاد اختلال در انتقال تصویر نشود.

استفاده از بدنه فلزی در اکستندر HDMI مدل LKV383Matrix امکان استفاده در محیط‌هایی با شرایط آب و هوایی مختلف را به کاربر می‌دهد. همچنین باعث شده در برابر ضربه یا افتادن از سطوح، مقاومت داشته باشد.

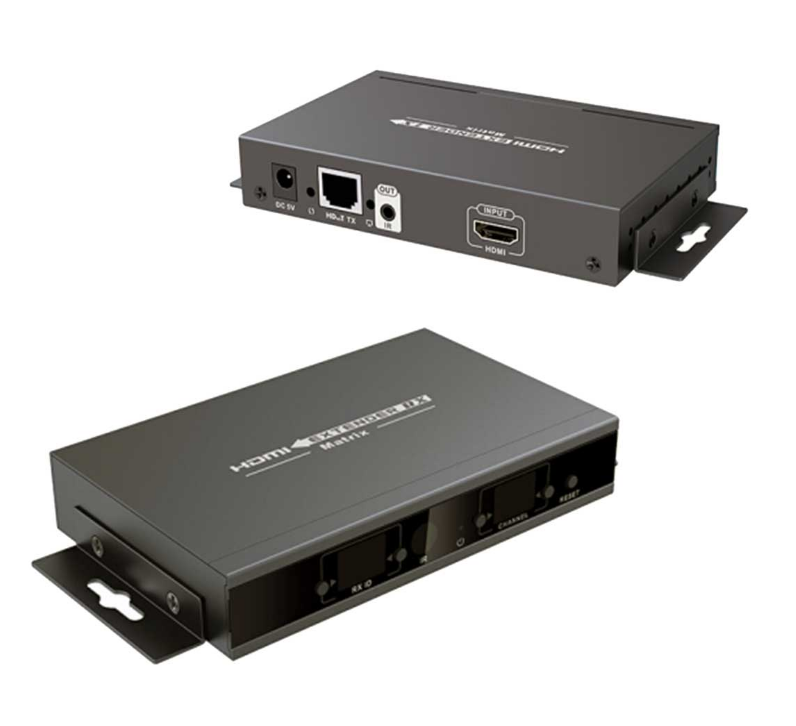

قابلیت نصب دیواری اکستندر LKV383Matrix :

 اکستندر HDMI مدل LKV383Matrix با طراحی منحصربه‌فرد خود، قابلیت نصب دیواری در خود گنجانده‌ است. کاربر به‌راحتی می‌تواند بر روی دیوار یا هر سطحی نصب‌کرده و احتمال افتادن یا قطع اتصال کابل تصویر HDMI یا کابل‌های دیگر از بین ببرد و همیشه تصویری ثابت و بدون مشکل در مقصد داشته باشد.

نحوه اتصال اکستندر HDMI مدل LKV383Matrix :

با توجه به توضیحات و امکانات بیان‌شده، اکستندر HDMI مدل LKV383Matrix در ۴ حالت مختلف به‌صورت مستقیم یا در شبکه و حتی در حالت اسپلیتر – اکستندر به‌صورت زیر با شماتیک توضیح داده می‌شود.

 حالت اول: اتصال مستقیم

در این حالت بااتصال مستقیم گیرنده (RX) به فرستنده (TX) با کابل شبکه از نوع Cat6، می‌توانید فاصله انتقال تصویر HDMI تا وضوح ۱۰۸۰P را از ۱۰ تا ۱۲۰ متر افزایش دهید.

 حالت دوم: افزایش فاصله و تعداد خروجی

در این حالت بااتصال فرستنده (TX) به ورودی یک سوئیچ یا روتر شبکه می‌توان تصویر HDMI را به فاصله طولانی تا ۲۴۰ متر (از ۱۰ تا ۱۲۰ متر تا سوئیچ و از سوئیچ تا گیرنده (RX) تا ۱۲۰ متر) بسته به نوع کابل شبکه یا سوئیچ افزایش و انتقال داد. همان‌طور که در تصویر شماتیک زیر می‌بینید، علاوه برافزایش فاصله انتقال تصویر HDMI، امکان افزایش تعداد گیرنده‌های HDMI و درنهایت نمایش تصویر منبع در نمایشگر HDMI به تعداد زیاد تا ۲۵۰ عدد (بسته به نوع سوئیچ یا روتر شبکه) را به کاربر می‌دهد. حالت سوم: افزایش فاصله بی‌نهایت

در این حالت بااتصال فرستنده به ورودی سوئیچ یا روتر شبکه داخلی که چندین روتر یا سوئیچر پشت‌هم متصل می‌باشند، می‌توان تا جایی که شبکه کشش داشته باشد تصویر HDMI را به فاصله طولانی و نامحدود افزایش و انتقال داد.

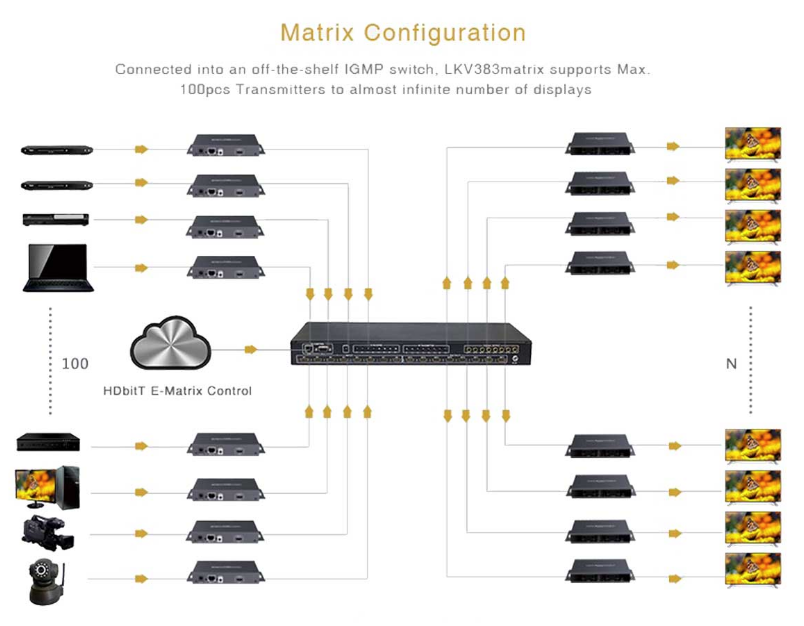

 حالت چهارم: افزایش فاصله و تعداد خروجی‌ها تا بی‌نهایت:

در این حالت کاربر بااتصال فرستنده HDMI به‌وسیله کابل شبکه (از ۱۰ تا ۱۲۰ متر) به سوئیچ یا روتر اول، سیگنال تصویر وارد شبکه شده و بسته به نوع تنظیمات شبکه و یا تعداد سوئیچ یا روترهای موجود و متصل به شبکه، این سیگنال تصویر بر روی شبکه قرار می‌گیرد. بااتصال گیرنده تصویر HDMI به تعداد دلخواه (تا ۲۵۰ عدد) به هر یک از سوئیچ یا روترهای متصل به شبکه، در هر مکان یا فاصله‌ای (اتصال گیرنده با کابل شبکه تا ۱۲۰ متر به سوئیچ)، گیرنده‌ها به‌صورت خودکار دستگاه فرستنده را پیداکرده و درنهایت در خروجی بر روی نمایشگر متصل به آن تصویر فرستنده مبدأ را نمایش می‌دهد.

 کاربردهای محصول اکستندر HDMI مدل LKV383Matrix :

با توجه به توضیحات، مزایا و کارکرد راحت بیان‌شده اکستندر HDMI مدل LKV383 برای مراکزی ازجمله اتاق‌های کنترل امنیتی نظارتی، سمینار و همایش‌ها، مراکز آموزشی چندرسانه‌ای، تبلیغات در فروشگاه‌های بزرگ، ترمینال‌های مسافربری و حتی مصارف خانگی – شخصی بسیار مناسب است.
